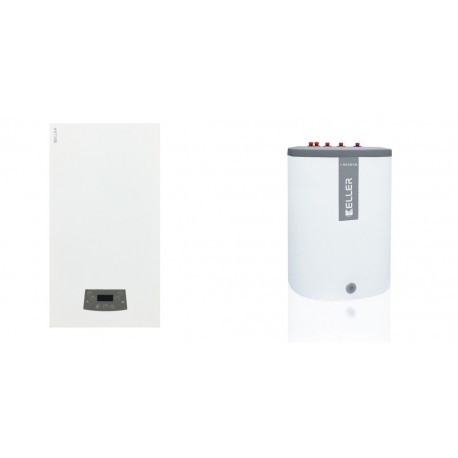

Termet Keller Cyrkon Kocioł kondensacyjny jednofunkcyjny 20 kW + Zasobnik c.w.u KELLER 150 litrów

Indeks: WKJ5221000000-Z150

Stan: Nowy produkt

Keller Cyrkon Kocioł kondensacyjny jednofunkcyjny 20 kW + Zasobnik c.w.u KELLER 150 litrów, cicha praca kotła - 47 dB, IPX4D, palnik Ceramat®, wyświetlacz LCD, możliwość sterowania przez Internet, sprawność ~108%, ciśnienie maksymalne 3 bary, pojemność naczynia wzbiorczego 6 l, 770 x 400 x 280 mm, powierzchnia grzejna 1,1 m2.

Więcej szczegółów

5 Przedmiot Przedmioty

Drukuj

Więcej informacji

Zestaw Kocioł Termet Keller + Zasobnik c.w.u

Zestaw składa się z:

Keller Cyrkon Kocioł kondensacyjny jednofunkcyjny 20 kW
Zasobnik c.w.u. KELLER 150 litrów

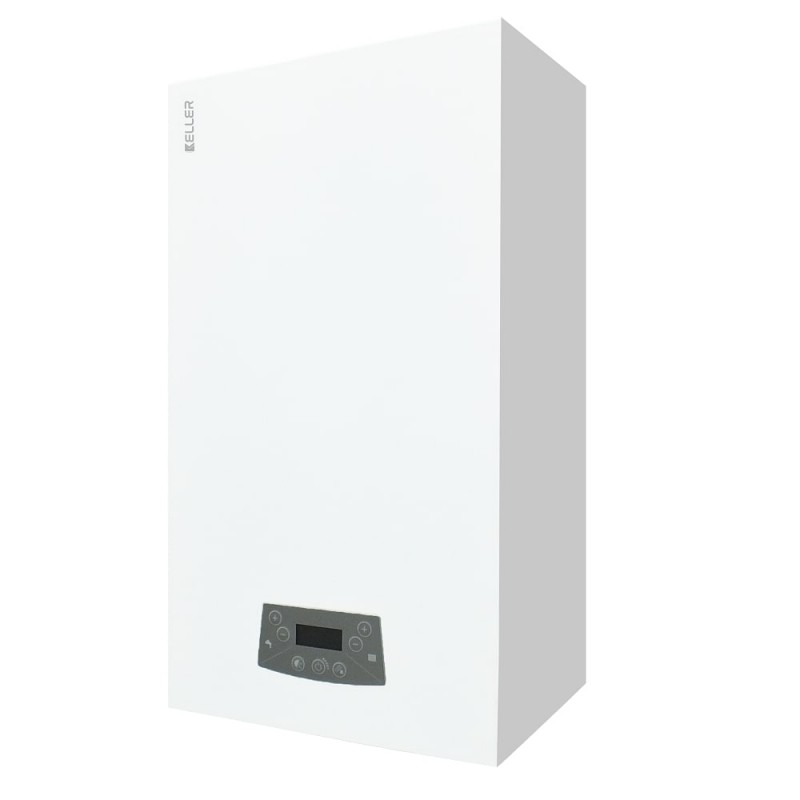

Keller Cyrkon Kocioł kondensacyjny jednofunkcyjny 20 kW

Zalety urządzenia:

Klasa efektywności energetycznej dla c.o.: A
Klasa efektywności energetycznej dla c.w.u.: A
Łatwy dostęp do naczynia wzbiorczego
Innowacyjny palnik Ceramat®
- Odporność na korozję
- Niewielka emisja zanieczyszczeń (klasa NOx - 6)
Sprawność w okolicy 108%
Wyoski komfort użytkowania
- Cicha praca - 47 dB
- Nowoczesny panel sterowania
- Ochrona IPX4D

Wyposażenie zabezpieczające:

Zabezpieczenie przeciwwypływowe gazu,
Zabezpieczenie przed wybuchowym zapalaniem gazu,
Zabezpieczenie przed przekroczeniem max temperatury pracy w układzie wody grzewczej,
Zabezpieczenie przed przekroczeniem górnej granicznej temperatury wody grzewczej,
Zabezpieczenie przed wzrostem ciśnienia wody I-go stopnia - elektroniczne,
Zabezpieczenie przed wzrostem ciśnienia wody ll-go stopnia - mechaniczne,
Zabezpieczenie przed spadkiem ciśnienia wody,
Zabezpieczenie przed nadmiernym dogrzaniem wody,
Zabezpieczenie kotła przed zamarzaniem,
Zabezpieczenie przed możliwością zablokowania pompy,
Nadzór poprawności pracy wentylatora. Awaria wentylatora jest rozpoznana, gdy aktualna prędkość wentylatora jest różna od oczekiwanej przez sterownik kotła.
Zabezpieczenie przed przekroczeniem górnej temperatury spalin (115°C).

DANE TECHNICZNE

Parametr	Jednostka	20 kW	25 kW
Parametry energetyczne
Obieg c.o.
Moc cieplna kotła przy temp.80/60°C (regulowana)	kW	4.1 ÷ 19.1	4.1 ÷ 24.0
Moc cieplna kotła przy temp.50/30°C (regulowana)	kW	4.5 ÷ 21.0	4.5 ÷ 26.5
Obciążenie cieplne	kW	4.2 ÷ 19.5	4.2 ÷ 24.5
Zakres regulacji	%	21 ÷ 100	17 ÷ 100
Moc cieplna kotła przy temp.80/60°C (regulowana)	kW	5.4 ÷ 19.1	5.4 ÷ 24.0
Moc cieplna kotła przy temp.50/30°C (regulowana)	kW	5.9 ÷ 21.0	5.9 ÷ 26.5
Obciążenie cieplne	kW	5.5 ÷ 19.5	5.5 ÷ 24.5
Sprawność użyteczna kotła przy nominalnym Obciążeniu i średniej temp. wody kotłowej 70 °C	%	98.0
Sprawność użyteczna kotła dla częściowego obciążenia i temp. wody powrotnej 30 °C	%	108.0
Efektywność energetyczna ogrzewania ηs	%	93.5	94.7
Klasa efektywności energetycznej ogrzewania		A
Wytworzone ciepło użytkowe:
przy znamionowej mocy cieplnej P4	kW	19.1	24.0
przy 30% mocy znamionowej P1	kW	5.7	7.2
Sprawność użytkowa:
η4	%	88.3	88.8
η1	%	98.2	99.5
Zużycie gazu(1):
ziemnego:
2E-G20 – 20 mbar	m3/h	0,44 ÷ 2,06	0,44 ÷ 2,59
2LS-G2.350 -13 mbar	m3/h	0,62 ÷ 2,87	0,62 ÷ 3,60
2Lw-G27 – 20 mbar	m3/h	0,54 ÷ 2,52	0,54 ÷ 3,16
Skroplonego:
3P-G31 – 37 mbar	kg/h	0,33 ÷ 1,51	0,33 ÷ 1,90
Maksymalne ciśnienie wody	MPa (bar)	0,3 (3)
Maksymalna temperatura - c.o.	°C	95
Temperatura nastawiana standardowa	°C	40 ÷ 80
Temperatura nastawiana zredukowana	°C	25 ÷ 55
Wysokość podnoszenia pompy przy przepływie 0	kPa (bar)	60 (0,6)
Zakres regulacji temp. wody	°C	30 – 60
Parametry hydrauliczne
Pojemność naczynia wzbiorczego	dm3	6
Ciśnienie w naczyniu wzbiorczym	MPa (bar)	0.08±0.02 (0.8±0.2)
Parametry elektryczne
Napięcie	V	~ 230 ±10%/ 50Hz
Ochrona IP		IPX4D
Maksymalny pobór mocy	W	110
Pobór mocy w trybie czuwania PSb	kW	0.002
Zużycie energii elektrycznej:
przy pełnym obciążeniu elmax	kW	0.066	0.078
przy częściowym obciążeniu elmin	kW	0.051	0.069
Natężenie prądu	A	2
Typ czujnika płomienia		jonizacyjny
Parametry dotyczące spalin
Przepływ spalin przy obciążeniu pełnym	kg/h	33,2	41,7
Przepływ spalin przy obciążeniu częściowym	kg/h	5,7	6,3
Minimalna temp. spalin przy mocy minimalnej	°C	34	34
Maksymalna temp. spalin przy mocy maksymalnej	°C	61	66
Ochrona środowiska
Poziom emisji tlenków azotu	mg/kWh	47	51
Emisja NOx (gaz ziemny)	Klasa	6
Współczynnik ph kondensatu		gaz ziemny - 5
Poziom mocy akustycznej Lwa	dB	47	47
Wymiary montażowe
Podłączenie do przew. Kominowego	mm	Koncentryczne Φ80/Φ125, Koncentryczne Φ60/Φ100 lub 2 pojedyncze Φ80 x Φ80 typu TWIN
Przyłącze w.g. c.o. i gazu	cale	G3/4
Przyłącze wody użytkowej	cale	G3/4
Wymiary	mm	770x400x280
Waga kotła	kg	34

(1)Zuźycie podano dla gazu odniesienia w warunkach normalnych (15°C, ciśnienie 1013 mbar) z uwzględnieniem sprawności użytecznej kotła przy temperaturze wody powrotnej 30°C. Podane wartości mają charakter orientacyjny. Wytwórca zastrzega sobie prawo wprowadzania zmian w budowie kotła, których nie ujmuje niniejsza instrukcja, a które nie wpływają na zmianę cech użytkowych i technicznych wyrobu.

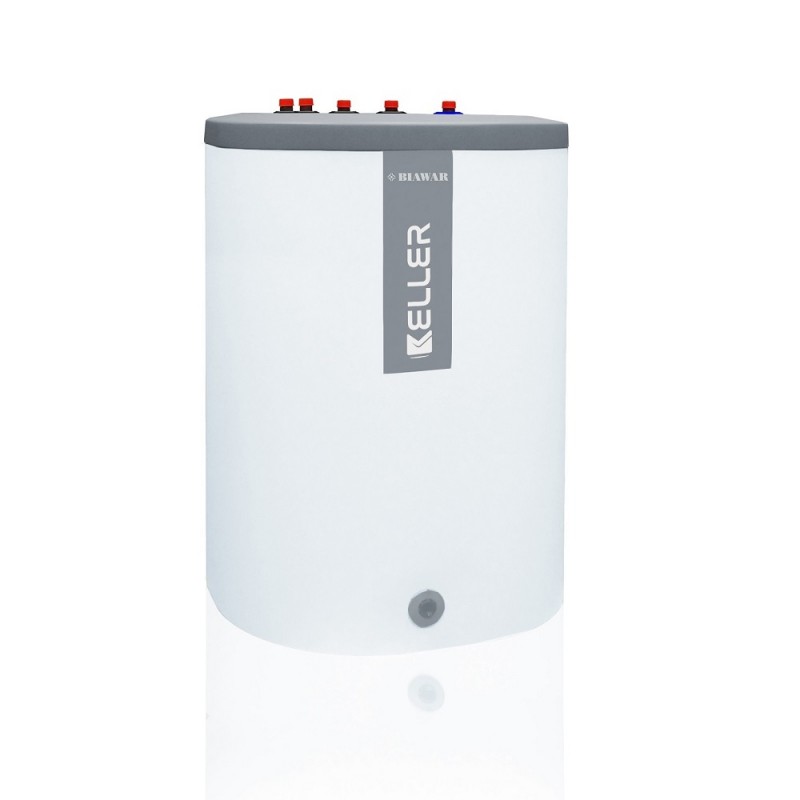

Zasobnik c.w.u. KELLER 150 litrów

Zalety:

Zabezpieczenie antykorozyjne za pomocą emalii ceramicznej oraz ochronnej anody magnezowej
Powierzchnia grzejna 1,1 m2
Właściwa budowa wężownicy zapewnia dużą wydajnść
Łatwe podłączenie zasobnika ze względu na umieszczenie króćców w jednej linii
Możliwość demontażu obudowy i izolacji w celach transportowych
Wbudowany krócieć do cyrkulacji c.w.u
Wbudowany króciec spustowy do opróżnienia zbiornika
Parametry termoizolacyjne urządzenia w klasie energetyczne C
