ELEKTROMET WYMIENNIK DWUPŁASZCZOWY WGJ-g 120 LITRÓW Zobacz większe

ELEKTROMET WYMIENNIK DWUPŁASZCZOWY WGJ-g 120 LITRÓW

223-12-000

Nowy produkt

Elektromet wymiennik WGJ-g 120l dwupłaszczowy z cyrkulacją, emaliowany w polistyrenie

Więcej szczegółów

5 Przedmioty

752,00 zł brutto

Więcej informacji

Bojler wymiennik C.W.U. 100l dwupłaszczowy WGJ-g ELEKTROMET

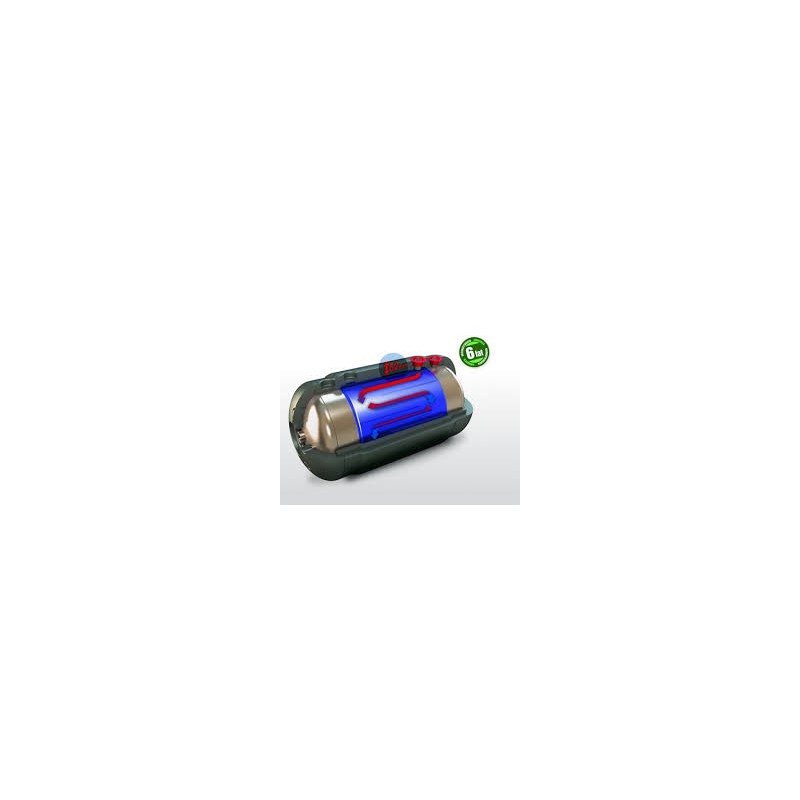

Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody. W omawianych podgrzewaczach, zbiornik na wodę użytkową po zewnętrznej stronie opasany jest dodatkowym płaszczem stalowym tworzącym wymiennik o dużej powierzchni grzewczej. Pozwala to na szybkie podgrzanie wody użytkowej przez wodę kotłową przepływającą w przestrzeni między płaszczyznami.

Wymiennik dwupłaszczowy jest jednym z najwydajniejszych wymienników lecz w podstawowej wersji czynnik grzewczy przepływa po najmniejszej linii oporu od wlotu do wylotu dwupłaszcza. Pozostawia to część powierzchni wymiennika niemal w strefie martwej, w której odbywa się tylko śladowa wymiana ciepła, gdyż nie dopływa tam odpowiednia ilość ciepłej wody z kotła.

Wprowadzone przegrody w wymienniku najpierw rozdzielają wpadającą strugę wody na dwie równe połówki, a następnie kierują ją zakolami w dół do wyjścia z wymiennika. Wymusza to przepływ wody przez całą powierzchnię płaszcza wodnego, a co za tym idzie zwiększa jego wydajność.

Wymienniki i podgrzewacze WGJ-g dwupłaszczowe TURBO przystosowane są do zamontowania grzałki elektrycznej na korku 1½”, w tym szczególnie produkowanej przez ZUG ELEKTROMET grzałki typu EJK z izolowanymi elementami grzejnymi, które nie pobierają prądu ochronnego jaki generuje anoda magnezowa dla ochrony antykorozyjnej zbiornika. Zwiększa to trwałość zbiornika i żywotność anody magnezowej.



Parametry techniczne
Typ J.m. WGJ-g dwupłaszczowe TURBO 80 WGJ-g dwupłaszczowe TURBO 100 WGJ-g dwupłaszczowe TURBO 120 WGJ-g dwupłaszczowe TURBO 140 WGJ-g dwupłaszczowe TURBO 200 WGJ-g dwupłaszczowe TURBO 250
Pojemność rzeczywista podgrzewacza dm³ 82 104 118 132 192 245
Powierzchnia wymiennika 0,6 0,7 0,82 0,95 1,33 1,42
Wydajność ciepłej wody użytkowej 80/10/45°C /70/10/45°C/ 60/10/45°C* dm³/h 462/357/275 566/473/330 671/550/396 770/638/451 960/815/555 1020/870/590
Moc grzewcza 80/10/45°C /70/10/45°C/ 60/10/45°C* kW 17,6/15,4/11 22/18,7/13,2 26,4/22/15,4 30,8/25,3/17,6 40/31/22 43/33/23
Przepływ wody grzewczej m²/h 1,35 1,5 1,65 1,8 2,3 2,6
Strata ciśnienia mbar 32 30 30 28 26 26
Straty postojowe** W 27 32 35 37 70 77
Klasa efektywności energetycznej   A A A A C C
Wskaźnik mocy N1   1 1,2 1,4 1,6
Parametry pracy zbiornika zbiornika wody użytkowej max. ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C
Parametry czynnika grzewczego max. ciśnienie i temperatura robocza pr = 0,2 MPa tr = 100°C
D mm 510 532 532 532 600 640
H mm 840 1020 1120 1220 1440 1430
E mm 625 820 920 1020 1205 1180
F mm 540 705 805 905 1115 1090
A mm 155 190 190 190 235 245
B mm 240 305 305 305 325 335
Ciężar podgrzewacza bez wody kg 39 51 56 62 72 78
